4.4 Построение и редактирование графиков

Представим в графическом виде значения переменной partei (партия).

• Выберите в меню Analyze (Анализ) / Descriptive Statistics (Дескриптивные статистики) / Frequencies... (Частоты)

• При помощи кнопки Reset (Сброс) удалите все предыдущие установки.

• Щёлкните дважды на переменной partei (партия), чтобы поместить её в список отобранных переменных.

• Щёлкните на выключателе Charts... (Диаграммы). Откроется диалоговое окно Frequencies: Charts (Частоты: Диаграммы) (см. рис. 4.9).



Рис. 4.9: Диалоговое окно Frequencies: Charts (Частоты: Диаграммы)

• Щёлкните на опции Bar Charts (Столбчатые диаграммы), в области Chart Values (Значения диаграммы) щёлкните на опции Percentages (Проценты) и затем на Continue (Далее).

• В главном диалоговом окне деактивируйте опцию Display frequency tables (Показать частотные таблицы).

• Щёлкните на ОК. В окне просмотра появится столбчатая диаграмма (см. рис. 4.10).

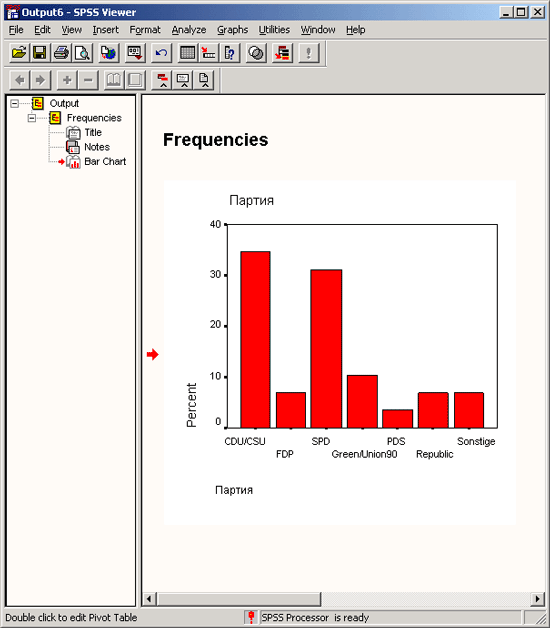

Рис. 4.10: Столбчатая диаграмма в окне просмотра

Предположим, у Вас появилось желание отредактировать построенный график в соответствии со своими требованиями.

• Щёлкните дважды на какой-либо точке в пределах графика. После этого он будет помещён в редактор диаграмм (см. рис. 4.11).

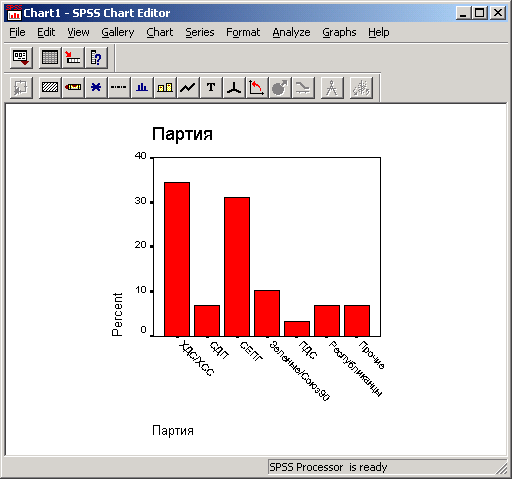

Рис. 4.11: Столбчатая диаграмма в окне редактора диаграмм

Панель меню изменилась. Теперь в меню присутствуют только опции, предназначенные для обработки графиков (см. главу 22.16). Также претерпели изменения и панели инструментов. Изменим сначала метод представления столбцов. Столбцы, в соответствии с нашим желанием, должны быть представлены в трёхмерном виде.

• В меню редактора диаграмм выберите Format (Формат) / Bar Style... (Вид столбца)

Откроется диалоговое окно Bar Styles (Виды столбцов) (см. рис. 4.12).

Рис. 4.12: Диалоговое окно Ва Styles (Виды столбцов)

• Щёлкните на области 3-D effect (3-D эффект).

• В поле Depth (Глубина) введите число "40".

• Щёлкните Apply All (Применить для всех) и затем на выключателе Close (Закрыть). Теперь столбчатая диаграмма выглядит так, как изображено на рисунке 4.13.

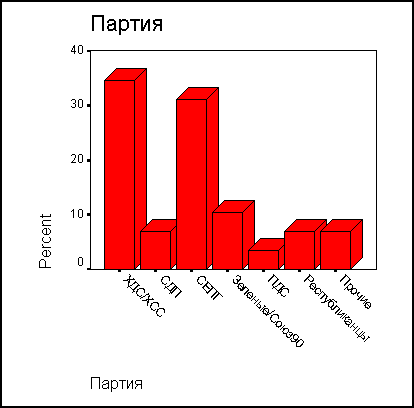

Рис. 4.13: Столбиковая диаграмма с 3D эффектом

Теперь дадим графику название.

• Выберите в меню / Chart (Диаграмма) / Title... (Заголовок)

• Откроется диалоговое окно Titles (Заголовки).

• В поле Title 1 (Заголовок 1) введите текст "Парламентские выборы", а в поле Title 2 (Заголовок 2) "Воскресный опрос". Выберите для заголовка и подзаголовка центральное выравнивание — Center (Центр). Подтвердите нажатием ОК.

Рис. 4.14: Диалоговое окно Titles (Заголовки)

Теперь выделим график при помощи рамки.

• Выберите в меню Chart (Диаграмма) / Outer Frame (Рамка снаружи). Пометим столбцы точными процентными показателями.

• Выберите в меню Format (Формат) / Bar Label Style... (Метки столбцов)

Откроется диалоговое окно Bar Label Styles (Метки столбцов).

Рис. 4.15: Диалоговое окно Bar Label Styles (Метки столбцов)

• Щёлкните на области Framed (В рамке), затем на Apply All (Применить для всех) и в заключение на Close (Закрыть). Отредактированная нами диаграмма отображена на рисунке 4.16.

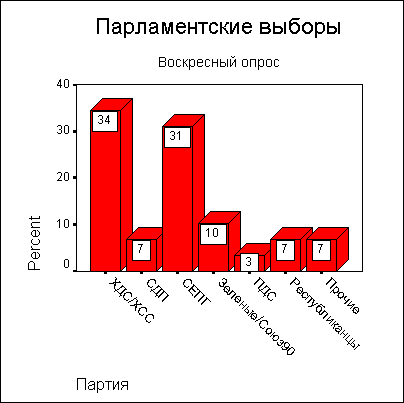

Рас. 4.16: Столбиковая диаграмма с метками столбцов

Если Вы желаете сохранить построенный график, то поступите следующим образом:

• При помощи щелчка на значке закройте редактор диаграмм.

Отредактированный график останется в окне просмотра. Этот график (а в общем случае и любые другие результаты, выведенные в окно просмотра) мы хотим сохранить в файле, который имеет формат Viewer (средства просмотра SPSS).

• Выберите в меню File (Файл) / Save As... (Сохранить как)

Откроется диалоговое окно Save As (Сохранить как) (см. рис. 4.17).

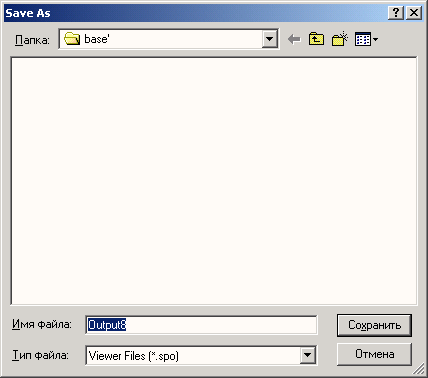

Рис. 4.17: Диалоговое окно Save As (Сохранить как)

Согласно предварительным установкам, SPSS обозначает файлы, которые имеют формат средства просмотра, присваивая им расширение .spo.

• Задайте подходящее имя файла и щёлкните на Save.
